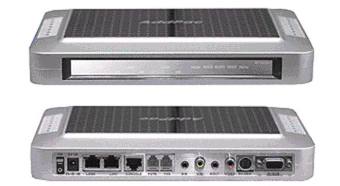

Видеошлюз AP-VG1000 Video Gateway |
AP-VG1000 Video Gateway (видеошлюз) предоставляет собой универсальное и многофункциональное устройство для организации мультимедиа связи в IP сетях, используя подключение к телевизору или PC монитору и обычному телефонному или факсимильному аппарату. Видеошлюз имеет современный дизайн, поддерживает новейшие протоколы для передачи аудио/видео, имеет различные интерфейсы для подключения внешнего оборудования. AP-VG1000 является эффективным решением для различных приложений — персональной аудио-, видео- и голосовой связи, видеоконференц-связи и потокового видео.
Наилучший способ видео коммуникаций
AddPac AP-VG1000 видеошлюз предлагает эффективные и передовые технологии видеосвязи, основанные применении новейших разработок компании AddPac и промышленных стандартов. Подключая телефон, телевизор или монитор, поворотную камеру и акустическую систему, видеошлюз реализует простое и законченное решение для различных, в т.ч. специфических, пользовательских видео и аудио приложений.
Возможные варианты использования AP-VG1000
| Приложение | Описание приложения | Дополнительное оборудование |
| Видео телефония | Связь абонентов с передачей изображения. Для голосового общения используется аналоговый телефон (или внешний микрофон и динамик), изображение выводится на телевизор или монитор PC |
|
| Видеонаблюдение | Система наблюдения за удаленными объектами с передачей изображения и звука на удаленном объекте. Поддерживается управление удаленной камерой, а также возможностью голосового оповещения удаленного объекта или аварийных служб. |
|
| VoIP телефония | Голосовая VoIP связь как с использованием услуг оператора IP-телефонии, так и в составе корпоративных VoIP сетей. |
|
| Звуковое/видео вещание | Позволяет развернуть систему видео- и радиовещания в банковских, страховых и других распределенных компаниях, общественном местах с использованием локальных радио и видео сетей. (Требуется дополнительный мультимедийный сервер IP вещания.) |
|
Гибкое внедрение видеоконференц-связи

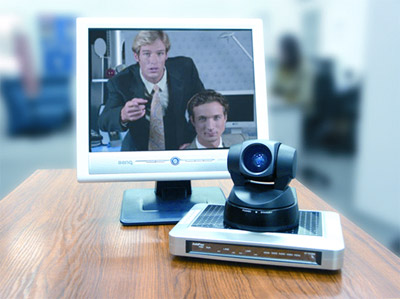

Вам не требуется огромных начальных инвестиций для внедрения современных технологий видеосвязи — используйте обычный телевизор и аналоговый телефонный аппарат. AP-VG1000 оснащен различными интерфейсами для подключения оборудования- композитный RCA, D-Sub для PC мониторов и S-Video видео выходы. Используя пульт дистанционного управления и интуитивно понятное экранное меню, Вы можете легко конфигурировать видеошлюз под свои требования, управлять локальной и удаленной камерами, инициализировать и отвечать на поступившие вызовы.
Программно изменяемая архитектура
Основанный на использовании быстродействующего RISC процессора и 600MHz DSP процессора, AP-VG1000 всегда готов к различным усовершенствованиям и добавлению новых функций в соответствии с потребностями пользователя путем изменения ПО, загружаемого с web-сайта. Кроме того, новейшие видео кодеки, как, например, H.264, могут быть добавлены в любое время по мере распространения услуг требующих его поддержки поддерживаемых в настоящее время MPEG-4 и H.263.
Почему Аудио является важным для Видео Связи.
Высококачественное аудио, являющееся ключевой составляющей сеанса связи, определяет степень восприятия видеоинформации. AddPac AP- VG1000 является уникальным решением аудио и видео высокого качества. Видеотелефон обеспечивает аудио с полосой 8 кГц для кодеков ряда G. XXX и гарантирует CD-качество стерео звука с поддержкой кодеков MP3 и OGG Vorbis*.
Дополнительные возможности
Видеотелефон AP- VG1000 адресован не только для IP-видео коммуникаций нового поколения, но и также обеспечивает различные дополнительные услуги пользователям — голосовая почта, unified messaging, отображение времени и даты, калькулятор и т.п. Кроме того, AP- VG1000 выступает в качестве приемника/источника сигнала для распределенных систем аудио/видео вещания, потокового видео, видеонаблюдения.
Видео решение с выдающимися сетевыми возможностями
AP- VG1000 — универсальное и многофункциональное сетевое оборудование с интегрированным сервисом маршрутизации данных с поддержкой NAT/PAT, DHCP сервер/клиент, IP sharing, VRRP и QoS. Современные смешанное сетевое окружение — xDSL, кабельные сети, FTTH, Metro Ethernet, Metro ATM, выделенные линии — требует реализации не только стандартных функций, но и возможностей обеспечения качества обслуживания и безопасности. Имея в своем составе 2 порта 10/100M Fast Ethernet, AP- VG1000 реализует совмещенный сервис маршрутизации данных и безопасности для LAN-to-LAN маршрутизации, режима моста и NAT/PAT. Кроме того, AP- VG1000 поддерживает одновременную работу VoIP протоколов H.323, SIP, MGCP, что позволяет пользователям подключаться к различным сетям операторов VoIP, использующим различные протоколы сигнализации.
Обеспечение безопасности для аудио и видео
AP- VG1000 предоставляет пользователям широкие возможности по обеспечению безопасности сети и обслуживания. Благодаря функции определения номера вызывающей стороны (CID — Caller ID Detection), Вы всегда знаете кто вызывает и можете принять решение об ответе на вызов. Выключите аудио или видео или активизируйте режим «Секретность» для отключения просмотра/прослушивания на удаленной стороне или удаленного управления.
| Общие возможности |
| Разрешение 640×480(VGA) и до 30 кадров/сек |
| Контроль полосы пропускания, гарантирующий оптимальное качество на каналах с ограниченной полосой пропускания |
| Механизм обработки ошибок при доставке пакетов |
| Быстродействующий программируемый DSP |
| H.323, SIP — двойной стек протоколов |
| Flash память 4/8Mбайт, SDRAM 64Mбайт |
| Дополнительные видео интерфейсы: композит (RCA)×2, видео выход: S-Video×1 |
| Дополнительные аудио интерфейсы: 3.5 мм стерео вход/выход×2 |
Сетевые интерфейсы: RS-232C сериальный консольный порт |
| Аналоговый порт FXS: RJ-11×1 |
| Аналоговый порт резервной телефонной линии (PSTN back-up): RJ-11×1 |
| Характеристики видео |
| Поддерживаемые кодеки: H.263, MPEG-4, JPEG, H.264 |
| Управление удаленной поворотной видеокамерой |
| Изменение настроек в «он-лайн» режиме |
| Характеристики аудио |
| Поддерживаемые кодеки: Голосовое качество — G.711, G.711PLC, G.723, G.726, G.729 Широкополосное стерео -MP3, ogg vorbis* |
| Характеристики сервиса телефонной связи |
| Вызов с экрана дисплея |
| Быстрые наборы, Записная книга |
| Caller ID |
| PSTN back-up порт (RJ11) для подключения резервной телефонной линии |
| VAD, DTMF,CNG,G.168 |
| G.723.1, G.729A, G.726, G.711 |
| SIP, H.323 и MGCP тройной стек протоколов |
| Сетевые возможности |
| Производительная и надежная маршрутизация данных |
| Статическая маршрутизация, IEEE 802.1Q VLAN, включая VRRP |
| Очередность трафика и SNMP MIB v2 сетевого управления |
| Стандартный и расширенный списки доступа для обеспечения безопасности |
| DHCP сервер/клиент, NAT/PAT, IEEE Transparent Bridging, IP Accounting, отладка, мониторинг и т.п. |
| DNSProxy, UPnP, MAC Address Filter |
Диаграмма сетевого подключения
| Процессор | Высокопроизводительный RISC процессор | |
| Быстродействующий программируемый DSP | ||
| Память | Flash | 8M |
| Основная | 64M | |
| Загрузочная | 512K Flash память | |
| Сетевые интерфейсы | LAN0 порт | 10/100Mbps Fast Ethernet |
| LAN1 порт | 10/100Mbps Fast Ethernet | |
| Консоль | RS-232C (RJ-45) | |
| Видео интерфейсы | Вход | Один композитный (RCA) для внешней камеры |
| Выход | Один композитный RCA для TV или VCR | |
| Один S-Video для TV или VCR | ||
| Аудио интерфейсы | Вход | Один 3.5mm стерео разъем |
| Выход | Один 3.5mm стерео разъем для внешних динамиков или усилителя | |
| Электропитание и Условия эксплуатации |
Эл. питание | Внешний источник питания 110~220В, 50/60 Гц |
| Температура эксплуатации | 0°C — + 45°C (32° — 112°F) | |
| Температура хранения | -40°C ~ +85°C (-40° ~ +185°F) | |
| Относ. влажность | 5% ~ 95% (без конденсата) | |
| Габариты | Ш x Д x В (мм) | 283 × 220 × 210 |
| Вес (кг) | 1.5кг | |
| LAN протоколы | Маршрутизация статическая и согласно спецификации IEEE 802.1q | |
| WAN протоколы | Point-to-Point Protocol (PPPoE для ADSL), DHCP, Static IP | |
| Видео | Кодеки | MPEG4, H.263, H.264, JPEG |
| Разрешение | QCIF(176×144), CIF(352×288), QVGA(320×240), VGA(640×480) | |
| Частота кадров | До 30 к/сек на скорости 1M/сек с разрешением VGA (MPEG-4) | |
| Поддерживаемые полосы пропускания | 128Kbps ~ 4 Mbps | |
| Аудио и протоколы сигнализации | Голосовые и аудио кодеки:
| |
| H.323, SIP и MGCP — тройной стек | ||
| ITU-T H.323 v3 VoIP протокол с ITU-T H.235 | ||
Возможности голосовой обработки:
| ||
| Механизмы QoS для управления голосовым трафиком | ||
| Сетевое управление | SNMP агент (MIB v2) | |
| Управление очередями | ||
| Удаленное управление через консоль, Rlogin, Telnet | ||
| Web управление на основе HTTP сервера | ||
| Функции безопасности | Стандартный и расширенный списки доступа | |
| Контроль доступа и защиты данных | ||
| Многоуровневый доступ к управлению | ||
| Автоматический разрыв сессий Telnet / Console | ||
Авторизация пользователя PAP/CHAP:
| ||
| Эксплуатация и управление | Самотестирование работы процессора, портов ввода-вывода; Управление резервированием и восстановлением системы ; Поддержка системного аудита, внутренней диагностики и отладки; Поддержка функции Watchdog; Системное управление с записью логов; Статистика IP трафика с поддержкой Radius Accounting ( VSA ) или CDR . | |
| Другие возможности | DHCP Server & Relay ; Функция трансляции сетевых адресов (NAT) ; Функция трансляции адресов порта (PAT) ; Функция Transparent Bridging (IEEE Standard):
Протокол сетевого времени (NTP); Удаленное обновление с использованием FTP/TFTP. | |
