Платформа волнового уплотнения CWDM



Описание продукта

Платформа волнового уплотнения CWDM семейства Radiance относится к оборудованию операторского класса и разработана для применения на городских транспортных сетях операторов, испытывающих дефицит оптических волокон. Устройства, входящие в состав платформы позволяют осуществлять мультиплексирование до 16-ти оптических каналов с вводом/выводом каналов в любой точке.

Платформа сочетает в себе пассивную оптическую технологию CWDM, которая, взаимодействуя с конвертерами среды передачи семейства Radiance, позволяет с максимальной эффективностью использовать оптические волокна и осуществлять передачу любых протоколов со скоростью до 2,5 Гбит/с на расстояние до 80 км. Прочный металлический корпус, отсутствие необходимости подключения к источнику электропитания и расширенный диапазон рабочих температур позволяют использовать это оборудование даже в местах, непригодных к предоставлению услуг связи.


Ключевые возможности CWDM платформы Radiance:


  • 16 длин волн CWDM в соответствии с ITU-T G.694.2 (1310 — 1610 нм.);
  • 8-канальный терминальный мультиплексирующий модуль;
  • 4-х канальные мультиплексирующие модули с портом расширения;
  • 1-канальные терминально-транзитные модули OADM «drop & pass»;
  • 1-канальные мультиплексирующие модули OADM «drop & add»;
  • Передача любых протоколов со скоростью до 2,5Гбит/с;
  • Управляемые оптические каналы Gigabit и Fast Ethernet;
  • Улучшенные климатические характеристики (-400С +800С);
  • Расстояние передачи 40 км и 80 км.

Конструктивное исполнение CWDM платформы Radiance:


  • шасси 1U для монтажа в стойку 19";
  • 2 слота расширения для установки модулей;
  • полностью пассивная система (без источников питания);

Устройства CWDM R4000 R416-A/B R416-D R416-J

Вид устройства

 Шасси Волновой мультиплексор Модуль drop-pass Модуль add-drop

Габариты

 254 × 432 x 44 мм - - -

Питание

 AC/DC - - -

Число портов

 - 4/8 1 1

Интерфейс

 - SC SC SC

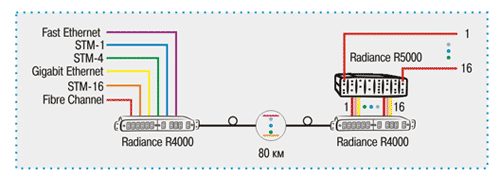

Приложение:


При использовании CWDM платформы Radiance R4000 совместно с конвертерной платформой Radiance оператор получает возможность централизованного управления оборудованием с использованием полнофункциональной системы управления NetBeacon. А комбинируя компактные сменные трансиверы SFP на входных интерфейсах конвертерной платформы Radiance, дает возможность передачи любых протоколов до уровня STM-64 по оптической сети.


Информация для заказа


Шасси R4000
R4000-02 19" 1U Rack Mount Chassis for CWDM multiplexer and OADM modules (see OADM modules and pluggable optics)
4000-CA (4) LC to SC 1 meter length SM Fiber Cable kit
R416-A/B
R416-A4-A 4-Channel CWDM mux/de-mux module (1550 1570 1590 1610 nm)
R416-A4-B 4-Channel CWDM mux/de-mux module (1470 1490 1510 1530 nm)
R416-A4-C 4-Channel CWDM mux/de-mux module (1390 1410 1430 1450 nm)
R416-A4-D 4-Channel CWDM mux/de-mux module (1310 1330 1350 1370 nm)
R416-A4-AE 4-Channel CWDM mux/de-mux module extended temperature range (1550 1570 1590 1610 nm) (-40 to 80 degrees Centigrade)
R416-A4-BE 4-Channel CWDM mux/de-mux module extended temperature range (1470 1490 1510 1530 nm) (-40 to 80 degrees Centigrade)
R416-B4  8-Channel CWDM mux/de-mux module (1470 1490 1510 1530 1550 1570 1590 1610 nm)
R426
R426-D4-31  1310nm drop & pass module
R426-D4-33  1330nm drop & pass module
R426-D4-35  1350nm drop & pass module
R426-D4-37  1370nm drop & pass module
R426-D4-39  1390nm drop & pass module
R426-D4-41  1410nm drop & pass module
R426-D4-43  1430nm drop & pass module
R426-D4-45  1450nm drop & pass module
R426-D4-47  1470nm drop & pass module
R426-D4-49  1490nm drop & pass module
R426-D4-51  1510nm drop & pass module
R426-D4-53  1530nm drop & pass module
R426-D4-55  1550nm drop & pass module
R426-D4-57  1570nm drop & pass module
R426-D4-59  1590nm drop & pass module
R426-D4-61  1610nm drop & pass module
R426-D4-47E 1470nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-49E 1490nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-51E 1510nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-53E 1530nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-55E 1550nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-57E 1570nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-59E 1590nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R426-D4-61E 1610nm drop & pass modules with extended temperatures (-40 to 80 degrees Centigrade)
R436
R436-J4-31  1310nm drop & insert module
R436-J4-33  1330nm drop & insert module
R436-J4-35  1350nm drop & insert module
R436-J4-37  1370nm drop & insert module
R436-J4-39  1390nm drop & insert module
R436-J4-41  1410nm drop & insert module
R436-J4-43  1430nm drop & insert module
R436-J4-45  1450nm drop & insert module
R436-J4-47  1470nm drop & insert module
R436-J4-49  1490nm drop & insert module
R436-J4-51  1510nm drop & insert module
R436-J4-53  1530nm drop & insert module
R436-J4-55  1550nm drop & insert module
R436-J4-57  1570nm drop & insert module
R436-J4-59  1590nm drop & insert module
R436-J4-61  1610nm drop & insert module
R436-J4-47E 1470nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-49E 1490nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-51E 1510nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-53E 1530nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-55E 1550nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-57E 1570nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-59E 1590nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
R436-J4-61E 1610nm drop & insert modules with extended temperatures (-40 to 80 degrees Centigrade)
